Вернуться на главную страницу раздела для выбора кларана, привода или контроллера Esbe

Клапаны Esbe серии VLF 100-300 (VLF 125, 135, 335)

Двухходовые регулирующие клапаны VLF125, а также трехходовые клапаны VLF135 и VLF335 с фланцевым соединением, подходит для смешивания или регулирования потока с рабочим давлением до 6 бар (PN6). Клапаны изготовлены из высокопрочного чугуна с шаровидным графитом исполнительских позволяет использовать клапаны в системах отопления и охлаждения. Регулирующие линейные клапаны серии VLF 125 имеют 2-ходовое исполнение с диаметрами присоединения от DN15 до DN50. Клапаны VLF135 и VLF335 имеют 3-ходовое исполнение с диаметрами присоединения от DN15 до DN80. Клапан прекрасно сочетаются с электроприводами ESBE, что позволяет автоматизировать процесс работы клапана VLF.

Преимущества клапанов Esbe VLF125, VLF135, VLF335:

Высокая точность регулирования смешивания и регулирования потока производительностью до 6 бар (PN 6).
Низкое значение протечек через закрытый клапан и 100% тестирование выпускаемой продукции.
Длительный срок эксплуатации и высокой уровень качества клапанов серии VLF.
Высокая точность регулирования при помощи электроприводов Esbe седельного типа.

Приводы для клапанов Esbe серии VLF 100-300

Esbe ALA 200Esbe ALB 140Esbe ALD 100Esbe ALD 200

Выбрать 2-ходовой клапан Esbe серии VLF125:

Модель клапанаАртикулDNKvsДиапазон
Kv / Kv мин.
PNМасса
кг.
Цена и
наличие
VLF 125 15-1.621000100
15
1.6
>50
6
1,9По запросу
VLF 125 15-2.521000200
15
2.5
>50
6
1,9По запросу
VLF 125 15-4.021000300
15
4.0
>50
6
1,9По запросу
VLF 125 20-6.321000400
20
6.3
>50
6
2,4По запросу
VLF 125 25-1021000500
25
10
>50
6
2,9По запросу
VLF 125 32-1621000600
32
16
>50
6
4,2
По запросу
VLF 125 40-2521000700
40
25
>50
6
5,4
По запросу
VLF 125 50-3821000800
50
38
>50
6
6,7
По запросу

Уточняйте размер СКИДКИ по тел. 8(495) 991-13-85

Выбрать 3-ходовой клапан Esbe серии VLF135 - VLF335:

Модель клапанаАртикулDNKvsДиапазон
Kv / Kv мин.
PNМасса
кг.
Цена и
наличие
VLF 135 15-1.621000900
15
1.6
>50
6
2,2
По запросу
VLF 135 15-2.521001000
15
2.5
>50
6
2,2
По запросу
VLF 135 15-4.021001100
15
4.0
>50
6
2,2
По запросу
VLF 135 20-6.321001200
20
6.3
>50
6
2,9
По запросу
VLF 135 25-1021001300
25
10
>50
6
3,4
По запросу
VLF 135 32-1621001400
32
16
>50
6
6,0
По запросу
VLF 135 40-2521001500
40
25
>50
6
6,5
По запросу
VLF 135 50-3821001600
50
38
>50
6
8,2
По запросу
VLF 335 65-4921001900
65
49
50
6
10.7
По запросу
VLF 335 80-7821002000
80
78
50
6
15.2
По запросу

Клапаны Esbe VLF125, VLF135 и VLF335 предназначены для применения в системах отопления, охлаждения, отопления полов, нагрева от солнечных панелей, вентиляции, а также в системах центрального отопления и охлаждения.

Рабочая среда:
  • горячая и холодная вода;
  • вода с незамерзающими жидкостями типа гликоль.
Если клапан используется с жидкостями, температура которых ниже 0 гр.С (32 гр.F), то он должен быть укомплектован подогревателем штока клапана для предотвращения образования наледи на штоке клапана.

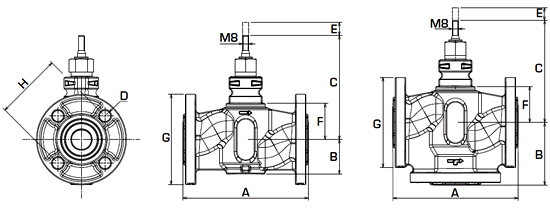

Габаритные размеры клапанов Esbe VLF125, VLF135, VLF335:

КлапанDNABCDEFGH
VLF 125-1515
130
42
123
4X11
20
38
80
55
VLF 125-2020
150
44
126
4X11
20
41
90
65
VLF 125-2525
160
44
131
4X11
20
46
100
75
VLF 125-3232
180
58
144
4X14
20
60
120
90
VLF 125-4040
200
60
146
4X14
20
61
130
100
VLF 125-5050
230
74
161
4X14
20
76
140
110
VLF 135-1515
130
65
123
4X11
20
38
80
55
VLF 135-2020
150
75
126
4X11
20
41
90
65
VLF 135-2525
160
80
131
4X11
20
46
100
75
VLF 135-3232
180
90
144
4X14
20
60
120
90
VLF 135-4040
200
100
146
4X14
20
61
130
100
VLF 135-5050
230
115
161
4X14
20
76
140
110
VLF 335-6565
240
120
119
4X14
20
62
160
130
VLF 335-8080
260
130
116
4X19
20
62
190
150



Технические характеристики клапанов Esbe VLF 125-135-335:

Тип клапана:
2- и 3-ходовые проходные клапаны VLF
Класс давления:
PN 6

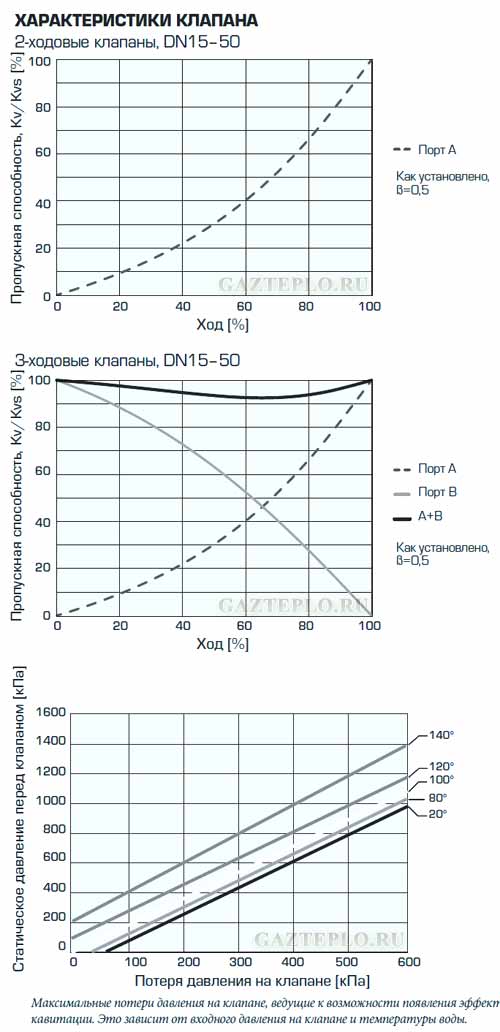

Характеристика расхода A-AB:
EQM
Характеристика расхода B-AB (DN15-50):
дополнительный
Характеристика расхода B-AB (DN65-80):
линейный
Ход плунжера:
20 мм
Диапазон Kv / Kv мин.см. таблицу
Утечка через закрытый клапан A-AB (DN15-50):
плотное уплотнение
Утечка через закрытый клапан A-AB (DN65-80):
макс. 0.05% от Kvs
Утечка через закрытый клапан B-AB (DN15-50)
плотное уплотнение
утечка через закрытый клапан B-AB (DN65-80)
макс. 1% от Kvs
Температура теплоносителя, DN 15-50:
от -20 до +120 гр.С
Температура теплоносителя, DN 65-80:
от -10 до +130 гр.С
Присоединение:фланец, ISO 7005-2

Материалы, клапанов DN 15-50:
Корпус:
чугун с шаровидным графитом EN-JS 1030
Шток клапана:
нержавеющая сталь SS 2346
Плунжер:
латунь CW602N
Седло клапана:
чугун с шаровидным графитом EN-JS 1030
Закрытый плунжер:
латунь CW602N
Уплотнение гнезда клапана:
EPDM
Сальник:PTFE/EPDM

Материалы, клапанов DN 65-80:
Корпус:
серый чугун EN-JL 1040
Шток клапана:
нержавеющая сталь DIN 1.4305
Плунжер:
латунь CW617N
Седло клапана:
серый чугун EN-JL 1040
Уплотнение гнезда клапана:
металлическое
Сальник:
EPDM

Линейный клапан VLF, управляющий клапан VLF, моторизованный клапан VLF, седельный клапан VLF или как его еще называют, регулирующий клапан Esbe VLF позволяет управлять пропускной способностью системы отопления или системы охлаждения для поддержания заданной температуры и расхода.
