Вернуться на главную страницу раздела для выбора кларана, привода или контроллера Esbe

Электроприводы Esbe серии ALD100, ALD200

Электроприводы Esbe ALD121, ALD124, ALD221, ALD224, ALD141, ALD144, ALD241, ALD244 серии ALD 100-200 сконструированы для управления клапаном Esbe седельного типа. Управление осуществляется при помощи пропорционального сигнала (0..10 В, 2..10 В, 0..20 мА или 4..20 мА) или 3-точечного сигнала (увеличить/уменьшить). Питающее напряжение может быть 24 В переменного тока или 230 В переменного тока (зависит от модели привода ALD). Приводы имеют несколько вариантов по усилию, так, возможно усилие 900 Н, 1200 Н или 2000 Н. Привод просто устанавливать и обслуживать в процессе эксплуатации. Привод Esbe ALD предназначен для непосредственного подсоединения к управляющим клапанам ESBE седельного типа без дополнительных переходников или монтажных комплектов. Привод подходит для управляющих клапанов с ходом плунжера 10-25 мм или 10-45 мм и имеет встроенный ограничитель действия силы. Приводы серии ALD для пропорциональных сигналов автоматически настраиваются на актуальный ход плунжера клапана. Также, под заказ, выпускаются ипоставляются приводы с предварительно установленной возвратной пружиной.

Модели и исполнения приводов Esbe серии ALD

Уточняйте наличие и СКИДКИ по телефону +7(495) 991-13-85

ПриводАртикулРегулированиеЭлектро-
питание
Время
действия,
секунд
Усилие,
Н
ЦЕНА,
рубли
ALD 12422150200
3-х точечное
или
пропорциональное
24 В
150
900
По запросу
22150600
150
1200
По запросу
ALD 22422150400
70
900
По запросу
ALD 14422151000
300
1200
По запросу
22151200
190
2000
По запросу
ALD 24422151400
140
2200
По запросу
ALD 12122150100
3-х точечное
230 В
150
900
По запросу
22150500
150
1200
По запросу
ALD 22122150300
70
900
По запросу
ALD 14122150900
300
1200
По запросу
22151100
190
2000
По запросу
ALD 22122151300
140
2200
По запросу

Функциональные особенности приводов Esbe ALA 200

  • Привод. Привод получает управляющий сигнал от контроллера. Линейное движение передаётся при помощи винта через шестерню на шток клапана.
  • Ручное управление. Приводом легко управлять вручную при помощи ручки колёсного типа или коленчатого рычага. (Версии с возвратной пружиной не управляются вручную).
  • Индикатор позиции. Конечные положения движения маркированы красным и синим цветами на консоле. Приводы для пропорциональных сигналов также оборудованы обратным сигналом позиции 0..10 В постоянного тока, где 0 В всегда соответствует закрытому положению, а 10 В полностью открытому положению.
  • Управление очерёдностью. Приводы (управляющим сигналом 0...10 В) могут управляться с поочередно поступающими сигналами.

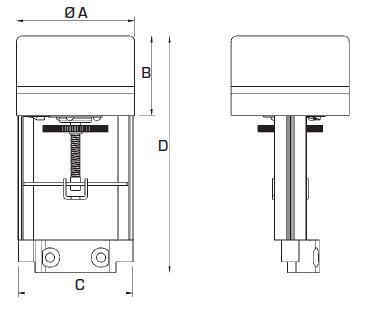

Размеры электропривода Esbe серии ALA200 (ALA221, ALA222, ALA223)




ПриводАртикулХод
плунжера
Потребление
энергии
ABCDПримечаниеМасса,
кг
ALD 124
22150200
20
7.0
110
75
118
215
1
1.3
ALD 124
22150600
20
5.0
130
101
118
260
1
1.7
ALD 224
22150400
20
25.0
192
185
118
462
1; 2
8.7
ALD 144
22151000
40
5.0
130
101
118
330
1
1.8
ALD 144
22151200
40
5.0
130
101
118
360
1
2.5
ALD 244
22151400
40
25.0
192
185
118
570
1; 3
10.0
ALD 121
22150100
20
6.0
110
75
118
215
---
1.3
ALD 121
22150500
20
5.0
130
101
118
260
---
1.7
ALD 221
22150300
20
25.0
192
185
118
462
2
8.7
ALD 141
22150900
40
5.0
130
101
118
330
---
1.8
ALD 141
22151100
40
5.0
130
101
118
360
---
2.5
ALD241
22151300
40
25.0
192
185
118
570
3
10.0

Технические характеристики электропривода ALA200:
Питающее напряжение(±10%): __________ Смотрите таблицу
Температура окружающей среды: _______от –20°C до +50°C *
__________ с применением возвратной пружины 0°C – +50°C
Влажность окружающей среды:
_____________________ макс. 90 % RH не конденсированная
Степень защиты: _________________________________ IP 43
________________ с применением возвратной пружины IP 65
Класс защиты: ________________________________ II (24 В)
____________________________________________ I (230 В)
Масса: ____________________________________ См. таблицу
Ход плунжера: _____________________ 10..25 или 10..45 мм
Нагрузка: ______________________________ макс. 30 %/час
______ с применением возвратной пружины макс. 100 %/час



(*) - если привод используется в системах с температурой теплоносителя ниже 0 °C, то клапан должен быть оборудован подогревателем штока клапана
