 Клапаны Esbe серии VLB 200 (VLB 225, 235)
Фланцевые двухходовые линейные моторизованные клапаны Esbe VLB225 и трехходовые клапаны Esbe VLB235 седельного типа с фланцевым присоединением применяются регулирования потока с рабочим давлением до 16 бар (класс давления PN16). Клапаны VLB изготовлены из высокопрочного чугуна с шаровидным графитом исполнительских позволяет использовать клапаны в системах отопления, ГВС или охлаждения. Регулирующие линейные регулирующие клапаны серии VLB-225 имеют 2-ходовое исполнение с диаметрами присоединения от DN65 до DN150. Клапаны VLB235 имеют 3-ходовое исполнение с диаметрами присоединения от DN65 до DN150. Клапан прекрасно сочетаются с электроприводами ESBE для автоматизации процесса работы клапана Esbe серии VLB 200. Преимущества клапанов Esbe VLB225, VLB235: Высокая точность регулирования потока производительностью до 16 бар (PN16).
Низкое значение протечек через закрытый клапан и 100% тестирование выпускаемой продукции.
Длительный срок эксплуатации и высокой уровень качества клапанов Esbe VLB 200.
Высокая точность регулирования при помощи автоматических приводов Esbe седельного типа.
Приводы для клапанов Esbe серии VLB 200 (225. 235)
Выбрать 2-ходовой клапан Esbe серии VLB225: | Модель клапана | Артикул | DN | Kvs | Диапазон
Kv / Kv мин. | PN | Масса
кг. | Цена и
наличие
| | VLB 225-65 | 21203100
| 65
| 49
| 50
| 16
| 17,3
| По запросу
| | VLB 225-80 | 21203200
| 80
| 78
| 50
| 16
| 22,9
| По запросу | | VLB 225-100 | 21203300
| 100
| 124
| 50
| 16
| 33,0
| По запросу | | VLB 225-125 | 21203400
| 125
| 200
| 50
| 16
| 48,0
| По запросу | | VLB 225-150 | 21203500
| 150
| 300
| 50
| 16
| 68,0
| По запросу |
Уточняйте размер СКИДКИ по тел. 8(495) 991-13-85 Выбрать 3-ходовой клапан Esbe серии VLB235:| Модель клапана | Артикул | DN | Kvs | Диапазон
Kv / Kv мин. | PN | Масса
кг. | Цена и
наличие | VLB 235-65
| 21200900
| 65
| 49
| 50
| 16
| 14,7
| По запросу | VLB 235-80
| 21201000
| 80
| 78
| 50
| 16
| 18,8
| По запросу | VLB 235-100
| 21201100
| 100
| 124
| 50
| 16
| 29,0
| По запросу | VLB 235-125
| 21201200
| 125
| 200
| 50
| 16
| 42,0
| По запросу | VLB 235-150
| 21201300
| 150
| 300
| 50
| 16
| 61,0
| По запросу |
Уточняйте размер СКИДКИ по тел. 8(495) 991-13-85 Управляющие клапаны Esbe VLB225, VLB235 предназначены для применения в системах отопления, охлаждения, отопления полов, нагрева от солнечных панелей, вентиляции, а также в системах центрального отопления, горячего водоснабжения и охлаждения.
Рабочая среда:- горячая и холодная вода;
- вода с незамерзающими жидкостями типа гликоль;
- пар низкого давления, t= до 115 гр.С.
Если клапан используется с жидкостями, температура которых ниже 0 гр.С (32 гр.F), то он должен быть укомплектован подогревателем штока клапана для предотвращения образования наледи на штоке клапана.

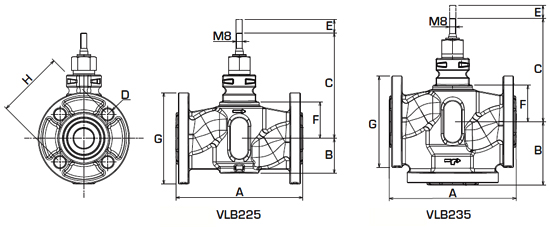

Габаритные размеры клапанов Esbe VLB225, VLB235:
| Клапан | DN | A | B | C | D | E | F | G | H | | Esbe VLB 225-65 | 65
| 290
| 173
| 119
| 4х19
| 20
| 62
| 185
| 145
| | Esbe VLB 225-80 | 80
| 310
| 185
| 119
| 8х19
| 20
| 62
| 200
| 160
| | Esbe VLB 225-100 | 100
| 350
| 205
| 150
| 8х19
| 40
| 93
| 220
| 180
| | Esbe VLB 225-125 | 125
| 400
| 232
| 161
| 8х18
| 40
| 104
| 250
| 210
| | Esbe VLB 225-150 | 150
| 480
| 275
| 177
| 8х22
| 40
| 120
| 285
| 240
| | Esbe VLB 235-65 | 65
| 290
| 145
| 119
| 4х19
| 20
| 185
| 185
| 145
| | Esbe VLB 235-80 | 80
| 310
| 155
| 119
| 8х19
| 20
| 200
| 200
| 160
| | Esbe VLB 235-100 | 100
| 350
| 175
| 150
| 8х19
| 40
| 220
| 220
| 180
| | Esbe VLB 235-125 | 125
| 400
| 200
| 161
| 8х18
| 40
| 250
| 250
| 210
| | Esbe VLB 235-150 | 150
| 480
| 240
| 177
| 8х22
| 40
| 285
| 285
| 240
|
Технические характеристики клапанов Esbe VLИ 225-235: Тип клапана:
| 2- и 3-ходовые проходные клапаны VLB
| Класс давления:
| PN 16
| Характеристика расхода A-AB:
| EQM | Характеристика расхода B-AB:
| дополнительный
| Ход плунжера:
| 20 мм
| | Диапазон Kv / Kv мин. | см. таблицу
| Утечка через закрытый клапан A-AB:
| плотное уплотнение
| Утечка через закрытый клапан B-AB:
| плотное уплотнение
| Температура теплоносителя:
| от -10 до +120 гр.С
| | Присоединение: | фланцевое, ISO 7005-2
|
Материалы, клапанов Esbe VLB, DN 65-150: | Корпус клапана:
| чугун с шаровидным графитом EN-JL 1040
| Шток клапана:
| нержавеющая сталь DIN 1.4305
| Плунжер:
| латунь CW617N
| Седло клапана:
| чугун с шаровидным графитом EN-JL 1040
| Уплотнение гнезда клапана:
| Металлическое
| | Сальник: | EPDM |
Линейный клапан VLB, управляющий клапан VLB, моторизованный клапан VLB, седельный клапан VLB или как его еще называют, регулирующий клапан Esbe VLB позволяет управлять пропускной способностью системы отопления или системы охлаждения для поддержания заданной температуры и расхода.
|
