Вернуться на главную страницу раздела для выбора кларана, привода или контроллера Esbe

Электроприводы Esbe серии 90 для клапанов 3F-4F

Приводы Esbe 90 имеют большое усилие и могут применяться для установки на клапаны Esbe 3F и Esbe 4F. Электроприводы имеют различие по типу электроподключения (24 В и 230 В), а также по типу регулирования положения заслонки клапана. Так, например, Вы можете выбрать трехточечный, двухточечный или пропорциональный привод Esbe. По скорости открытия/закрытия приводы также отличаются и позволяют выбрать электропривод с необходимым быстродействием. Некоторые модели укомплектованы вспомогательным концевым выключателем. Электроприводы Esbe 90 укомплектованы монтажными переходниками для установки привода на клапан. Простая и быстрая установка привода, точность управления, автоматическое регулирование дают множество преимуществ по сравнению с ручным регулированием клапаном и обеспечивает высокую точность температуры теплоносителя в системе отопления, водоснабжения, кондиционирования.

Уточняйте наличие и СКИДКИ по телефону +7(495) 991-13-85

Модели электроприводов ESBE серии 90

Наименование

АртикулЭлектро-
питание

(В)
Время
закрытия

(90 гр.С),
секунд.
Усилие
(Нм)
РегулированиеОписание
и
ЦЕНЫ
Esbe 9112050200
24
15
5
3-х точечное
Подробнее...
Esbe 91 P12550300
2415/30/4540..10/2...10В
Подробнее...
Esbe 91 M
с выключателем*
12050400
24
15
5
3-х точечное
По запросу
Esbe 9212050600
24
60
15
3-х точечное
Подробнее...
Esbe 92 P12550100
24
120
15
0..10/2...10В
Подробнее...
Esbe 92 P2
рабочий угол 180°
1255020024120/180/240150..10/2...10ВПо запросу
Esbe 92-21205070024120153-х точечное
Подробнее...
Esbe 92 M
с выключателем*
120511002460153-х точечное
Подробнее...
Esbe 92-2M
с выключателем*
12050900
24
120
15
3-х точечное
По запросу
Esbe 9312051300
24
240
15
3-х точечное
По запросу
Esbe 93 M
с выключателем*
12051500
24
240
15
3-х точечное
По запросу
Esbe 9412051700
230
15
53-х точечное
Подробнее...
Esbe 94 M
с выключателем*
120518002301553-х точечное
Подробнее...
Esbe 9512051900
230
60
15
3-х точечное
Подробнее...
Esbe 95-212052000
230
120
15
3-х точечное
Подробнее...
Esbe 95 M
с выключателем*
12052200
230
60
15
3-х точечное
Подробнее...
Esbe 95-2M
с выключателем*
12052100230120153-х точечное
Подробнее...
Esbe 9612052300
230
240
15
3-х точечное
Подробнее...
Esbe 96 M
с выключателем*
12052400
230
240
15
3-х точечное
По запросу
Esbe 97
с реле**
12052500
230
15
52-х точечное
По запросу
Esbe 98
с реле**
12052600
230
60
15
2-х точечное
Подробнее...

* - дополнительный концевой выключатель
** - со встроенным реле (возможность реверсивной работы в оба направления)
Направление вращения может быть изменена при помощи контакта, расположенного под крышкой

В комплект поставки входит трехходовой клапан фланцевый чугунный, ручка поворотная для ручного управления, монтажные элементы для установки поворотной ручки. Ответные фланцы не входят в комплект поставки и приобретаются Покупателем самостоятельно.



Краткое описание электроприводов Esbe 90

Приводы ESBE серии 90 для управления смесительными клапанами ESBE DN 15–150. Эта серия оснащена кулачковыми дисками с возможностью настройки для получения диапазона действия от 30° до 180° и даже 270° в зависимости от версии, что делает эту серию универсальной. Наиболее часто электроприводы Esbe 91-92-93-94-95-96-97-98 устанавливаются на клапаны Esbe 3F и клапаны Esbe 4F где требуется усилие до 15 Нм. Большой выбор исполнений приводов Esbe 90 с различным типом регулирования положения заслонки клапана и быстродействием открытия или закрытия позволяет применять их в самых различных сферах. Например, электроприводы для клапанов клапанов применяются в системах отопления, водоснабжения, вентиляции и кондиционирования, а также в системах пожаротушения и других областях где требуется автоматическое управление смесительным (регулирующим) клапаном при подаче воды или теплоносителя.

Трехточечные электроприводы Esbe 90 – трехпозиционный приводы ESBE серии 90 - это компактные приводы для управления ротационными смесительными клапанами. Приводы реверсивные и оборудованы ограничительными выключателями, которые действуют при помощи кулачковых дисков. Регулируя кулачковые диски можно настроить диапазон действия от 30° до 180° за исключением привода арт. 12053300, который имеет диапазон действия 270°. Приводы оснащены устройством отключения ручного управления и имеют индикатор на передней части, показывающий позицию клапана. Приводы с 3-точечным сигналом управления выпускаются для напряжений 24 В перем.тока, 50/60 Гц, или 230 В, 50 Гц с различным временем действия, приведённым в таблице. В процессе работы электропривод обеспечивает: открытие клапана, закрытие клапана или открытие/закрытие на 50% (например).

Двухточечные электроприводы Esbe 90 - приводы с 2-х точечным сигналом управления выпускаются для напряжений 230 В, 50 Гц с различным временем действия, приведённым в таблице. Если привод управляется термостатом с двумя положениями вкл./выкл,, то должен применяться привод с 2-точечным сигналом управления со встроенным реле.

Пропорциональные электроприводы Esbe 90 - приводы с максимально точным регулированием положения заслонки клапана. Угол открытия или закрытия определяется сигналом поступающим на электропривод. Привод также можно получить в версии с шаговым двигателем для регулировки различных пропорциональных сигналов и времени закрытия. Питающее напряжение 24 В перем. тока/пост. тока Заводская установка приводов 0–10 В и 15 сек для 1255 03 00, 60 сек для 1255 01 00 соответственно 120 сек для 1255 02 00. Любые регулировки делаются сняв переднюю крышку.

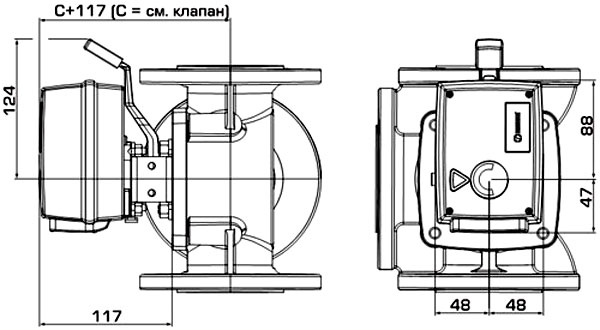

Габаритные размеры электропривода Esbe 90



Типы клапанов для применения электроприводов Esbe 91, 92, 93, 94, 95, 96, 97, 98:

Для клапанов серии VRG100, VRG200, VRG300, VRB100 электроприводы устанавливаются только с дополнительным переходником (приобретается отдельно).
Для клапанов серии 3F, 4F, MG, G, BIV, T, TM, H, HG необходимый монтажный переходник поставляется в комплекте с электроприводом.

Заказать монтажные переходники можно отдельно или дополнительно (запасной):

Арт. номер
1605 13 00 ________для клапанов серий MG, G, F, BIV, T, TM, H, HG (поставляется с приводом)
1605 33 00 _________________ для клапанов серий VRG, VRB (приобретается дополнительно)

Арт. номер (переходники для клапанов других производителей)
1605 35 00 _________________________________________BRV
1605 16 00 ______________ Centra ZR, DR, DRG, DRU (≤DN50)
1605 17 00 _____________________ Centra Kompakt DRK/ZRK
1605 19 00 ______________________ CTC, линейное движение
1605 36 00 ____________________BRV, Meibes, Oventrop, Watts
1605 13 00 __________________________ Sauter MH32…H42…
1605 25 00 _____________Siemens VBG31, VBI31, VBF21, VCI31
1605 14 00 ____________________________ TA–VTR, TA–STM
1605 26 00 _____________________Schneider Electric/TAC-TRV
1605 15 00 _________ Viessmann (все номинальные диаметры)
1605 18 00 _______________________________________ WITA
