Четырехходовые клапаны Esbe серии 4F
Клапаны Esbe серии 4F - четырехходовые фланцевые ротационные смесительные клапаны Esbe (Эсбе) для систем отопления, водоснабжения, кондиционирования и вентиляции в жилых домах, административных зданиях и на промышленных объектах. Четырехходовые клапаны ESBE 4F это чугунные клапаны, предназначенные для установки и применения в системах отопления или охлаждения. Пропорции смешивания могут регулироваться ручкой для ручного управления или при помощи автоматических электроприводов. Клапаны Esbe 4F могут оснащаться приводами серии Esbe 90 или контроллерами Esbe серии 90C, CRA120 или CRA110. Клапаны 4F производятся с присоединительными диаметрами от DN 32 до DN150 c фланцевым подключением. Регулировочная шкала нанесена с двух сторон пластины и может быть перевернута, обеспечивая при этом возможность монтировать клапан в желаемом положении. Рабочий угол поворота заслонки клапана 4F составляет 90°. Все основные элементы заменяемы. Уплотнение вала состоит из двух круглых прокладок, одна из которых может быть заменена без необходимости слива системы или демонтажа клапана. Однако, перед этой операцией давление воды (теплоносителя) в системе должно быть снижено до нуля. Уточняйте наличие и СКИДКИ по телефону +7(495) 991-13-85
Выбрать электропривод для клапана 4F
Модели клапанов Esbe 4F
Наименование | Артикул | Диаметр | KVS* | Масса,
кг | ЦЕНА,
рублей
| Esbe 4F 32 | 11101700 | DN 32
| 28
| 7,0 | 20052 P | Esbe 4F 40 | 11101800 | DN 40
| 44 | 8,2 | 25092 P | Esbe 4F 50 | 11101900 | DN 50
| 60 | 11,0 | 32262 P | Esbe 4F 65 | 11102000 | DN 65
| 90
| 12,2 | 36294 P | Esbe 4F 80 | 11102100 | DN 80
| 150 | 20,0 | 43240 P | Esbe 4F 100 | 11102200 | DN 100
| 225 | 25,0 | 58586 P | Esbe 4F 125 | 11102300 | DN 125
| 280 | 35,0
| 96001 P | Esbe 4F 150 | 11102400 | DN 150
| 400 | 45,0 | 125350 P |

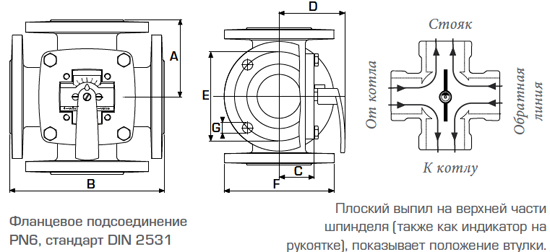

* - Значение Kvs в м3/ч при перепаде давления в 1 бар Размеры клапана Esbe 4F
Клапан | DN | A | B | C | D | E | F | G | Масса,
кг | Esbe 4F-32 | 32
| 80
| 160
| 40
| 82
| 90
| 120
| 4х15
| 7.0
| Esbe 4F-40 | 40
| 88
| 175
| 40
| 82
| 100
| 130
| 4х15
| 8.2
| Esbe 4F-50 | 50
| 98
| 195
| 50
| 92
| 110
| 140
| 4х15
| 11.0
| Esbe 4F-65 | 65
| 100
| 200
| 50
| 92
| 130
| 160
| 4х15
| 12.2
| Esbe 4F-80 | 80
| 120
| 240
| 65
| 108
| 150
| 190
| 4х18
| 20.0
| Esbe 4F-100 | 100
| 132
| 265
| 81
| 124
| 170
| 210
| 4х18
| 25.0
| Esbe 4F-125 | 125
| 150
| 300
| 81
| 124
| 200
| 240
| 8х18
| 35.0
| Esbe 4F-150 | 150
| 175
| 350
| 89
| 131
| 225
| 265
| 8х18
| 45.0
|
Пример установки клапана Esbe 4F
Все показанные примеры могут быть реверсивными. Табличка положения клапана отградуирована с двух сторон и при монтаже ее необходимо установить в том положении, которое указано в инструкции по монтажу.
Технические характеристики клапанов Esbe 4F
Класс давления: ____________________________________ PN 6
Температура теплоносителя: _______ макс. 110 °C, мин. –10 °C
Дифференциальное падение давления:
DN 20–50, ________ макс. 50 кПа
DN 65–150, _______ макс. 30 кПа
Утечка при закрытом клапане в % от потока: ______ макс. 1.5%
Диапазон Kv/Kvмин: __________________________________ 100
Присоединение: ________ фланцевое, в соответствии с DIN 2531
Материал _________ DN 20–25 ________________ DN 32-150
Корпус клапана: _____________________ литой чугун EN–JL 1030
Золотник: ___ латунь CW 614N __ латунь CW 614N и нерж. сталь
Втулка: ______________ пластик _____________латунь CW 602N
Пластина со шкалой: _____ цинк _________________ литой чугун
Уплотнительные прокладки: __________________________ EPDM
|
