Балансировочные клапаны TA серии STAF и STAF-SG
Фланцевые балансировочные клапаны, из серого чугуна (серия STAF) и ковкого чугуна (серия STAF-SG), обеспечивают точнейшее регулирование в широчайшем диапазоне приложений. Большой выбор диаметров балансировочных клапанов серии STAF / STAF-SG идеальны для применения на объектах бытового и промышленного назначения. Балансировочные клапаны STAF и клапаны STAF-SG предназначены для систем тепло- и холодоснабжения. Измерение перепада давления должно производиться с большой осторожностью, особенно это важно при высокой температуре теплоносителя.
 |  |
|
Балансировочные клапаны TA

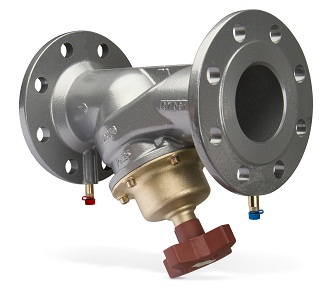

Серия STAF (DN 65-150)
| Балансировочные клапаны TA
Серия STAF |
|
| Есть в наличии | РАЗМЕРЫ |
|
ВЫБРАТЬ КЛАПАН TA STAF (серый чугун):
Клапан
STAF
| Кол-во
болтов
| Kvs,
(м3/ч) | Артикул | D | L | H | Вес,
Кг | Цена |
|
|
|
|
|
|
|
|
|
DN 65
| 4
| 85
| 52 181-065
| 185
| 290
| 205
| 12,4
| По запросу
|
DN 80
| 8
| 120
| 52 181-080
| 200
| 310
| 220
| 15,9
| По запросу
|
DN 100
| 8
| 190
| 52 181-090
| 220
| 350
| 240
| 22,0
| По запросу
|
DN 125
| 8
| 300
| 52 181-091
| 250
| 400
| 275
| 32,7
| По запросу
|
DN 150
| 8
| 420
| 52 181-092
| 285
| 480
| 285
| 42,4
| По запросу
|
.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |  |
|
Балансировочные клапаны TA

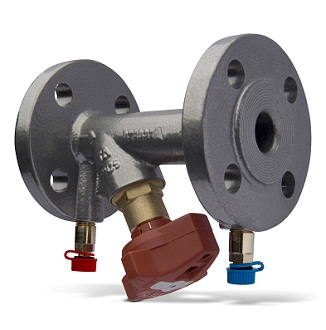

Серия STAF-SG (DN 20-50)
| Балансировочные клапаны TA
Серия STAF-SG |
|
| Есть в наличии | РАЗМЕРЫ |
|
ВЫБРАТЬ КЛАПАН TA STAF-SG (ковкий чугун):
Резьбовое крепление верхней части
Клапан
STAF-SG
| Кол-во
болтов
| Kvs,
(м3/ч) | Артикул | D | L | H | Вес,
Кг | Цена |
|
|
|
|
|
|
|
|
|
DN 20
| 4
| 5,7
| 52 182-020
| 105
| 150
| 100
| 2,3
| По запросу
|
DN 25
| 4
| 8,7
| 52 182-025
| 115
| 160
| 109
| 2,9
| По запросу
|
DN 32
| 4
| 14,2
| 52 182-032
| 140
| 180
| 111
| 4,3
| По запросу
|
DN 40
| 4
| 19,2
| 52 182-040
| 150
| 200
| 122
| 5,2
| По запросу
|
DN 5
| 4
| 33
| 52 182-050
| 165
| 230
| 122
| 6,6
| По запросу
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
Балансировочные клапаны TA
Серия STAF-SG (DN 65-150)
| Балансировочные клапаны TA
Серия STAF-SG |
|
| Есть в наличии | РАЗМЕРЫ |
|
ВЫБРАТЬ КЛАПАН TA STAF-SG (ковкий чугун):
Фланцевое крепление верхней части
Клапан
STAF-SG
| Кол-во
болтов
| Kvs,
(м3/ч) | Артикул | D | L | H | Вес,
Кг | Цена |
|
|
|
|
|
|
|
|
|
DN 65
| 8
| 85
| 52 182-065
| 185
| 290
| 205
| 11,0
| По запросу
|
DN 80
| 8
| 120
| 52 182-080
| 200
| 310
| 220
| 14,0
| По запросу
|
DN 100
| 8
| 190
| 52 182-090
| 235
| 350
| 240
| 19,6
| По запросу
|
DN 125
| 8
| 300
| 52 182-091
| 270
| 400
| 275
| 28,1
| По запросу
|
DN 150
| 8
| 420
| 52 182-092
| 300
| 480
| 285
| 37,1
| По запросу
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
Балансировочные клапаны TA

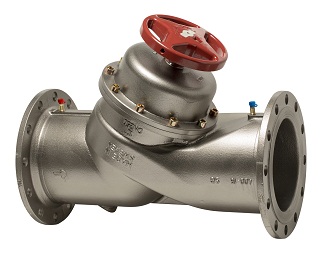

Серия STAF-SG (DN 200-400)
| Балансировочные клапаны TA
Серия STAF-SG |
|
| Есть в наличии | РАЗМЕРЫ |
|
ВЫБРАТЬ КЛАПАН TA STAF (ковкий чугун):
Фланцевое крепление верхней части.
Измерительные штуцеры на корпусе
Клапан
STAF
| Кол-во
болтов
| Kvs,
(м3/ч) | Артикул | D | L | H | Вес,
Кг | Цена |
|
|
|
|
|
|
|
|
|
| PN 16, ISO 7005-2, EN 1092-2 |
DN 200
| 12
| 765
| 52 181-093
| 340
| 600
| 430
| 76,0
| По запросу
|
DN 250
| 12
| 1185
| 52 181-094
| 400
| 730
| 420
| 122,0
| По запросу
|
DN 300
| 12
| 1450
| 52 181-095
| 485
| 850
| 480
| 163,0
| По запросу
|
DN 350
| 16
| 2200
| 52 181-096
| 520
| 980
| 585
| 287,0
| По запросу
|
DN 400
| 16
| 2780
| 52 181-097
| 580
| 1100
| 640
| 391
| По запросу
|
|
|
|
|
|
|
|
|
|
| PN 25, ISO 7005-2, EN 1092-2 |
DN 200
| 12
| 765
| 52 182-093
| 360
| 600
| 430
| 76
| По запросу
|
DN 250
| 12
| 1185
| 52 182-094
| 425
| 730
| 420
| 122
| По запросу
|
DN 300
| 16
| 1450
| 52 182-095
| 485
| 850
| 480
| 163
| По запросу
|
DN 350
| 16
| 2200
| 52 182-096
| 555
| 980
| 585
| 287
| По запросу
|
DN 400
| 16
| 2780
| 52 182-097
| 620
| 1100
| 640
| 391
| По запросу
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАПАНОВ STAF-SG:
Рукоятка
Ручка с возможностью считывания показаний обеспечивает точность и удобство балансировки.
Самоуплотняющиеся измерительные штуцеры
Гарантируют простоту и точность балансировки.
Запорная функция
Обеспечивает удобство технического обслуживания.
Область применения:
Системы тепло- и холодоснабжения.
Функция:
Балансировка
Предварительная настройка
Измерение
Закрытие (DN 65-400: Разгруженный по давлению конус).
Диапазон размеров:
STAF: DN 65-150
STAF-SG: DN 20-400
Номинальное давление:
STAF: PN 16
STAF-SG: PN 16 и PN 25 (см. соотв. продукт)
Температура:
Макс. рабочая температура: 120°C
По вопросу более высоких температур (макс. 150°C) обратитесь в ближайшее представительство по продаже.
Мин. рабочая температура:
STAF: -10°C
STAF-SG: -20°C
Среда:
Вода и нейтральные жидкости, водно-гликолевая смесь (0-57%).
Материал:
Корпус, STAF: Чугун EN-GJL-250 (GG 25).
Корпус, STAF-SG: Ковкий чугун EN-GJS-400-15.
DN 20-150: Верхняя часть, ограничительный конус и шток: сплав AMETAL®.
DN 200-300: Верхняя часть из ковкого чугуна EN-GJS-400-15, ограничительный конус из бронзы CuSn5Zn5Pb5 (EN 1982), шток из AMETAL®.
DN 350-400: Верхняя часть из ковкого чугуна EN-GJS-400-15, ограничительный конус из ковкого чугуна EN-GJS-400-15 и бронзы CuSn5Zn5Pb5 (EN 1982), шток из AMETAL®.
Уплотнения: EPDM.
Болты крепления верхней части: Хромированная сталь.
Измерительные штуцеры: AMETAL® и EPDM.
Ручка: DN 20-50 полиамид и TPE, DN 65-150 полиамид, DN 200-400 алюминий.
AMETAL® - это разработанный компанией IMI Hydronic Engineering медный сплав, устойчивый к потере цинка.
Обработка поверхностей:
DN 20-200: Эпоксидный лак.
DN 250-400: Двухкомпонентная эмаль Дуасолид.
Маркировка:
Корпус: TA, PN, DN, направление потока и дата отливки (год, месяц, день).
CE-маркировка:
CE: STAF (PN 16) DN 65-150, STAF-SG (PN 16) DN 200, STAF-SG (PN 25) DN 50-125.
CE 0409*: STAF-SG (PN 16) DN 250-400, STAF-SG (PN 25) DN 150-400.
*) Уполномоченный орган.
Монтажный размер:
ISO 5752 серия 1, BS 2080 и EN 558-1 серия 1.
