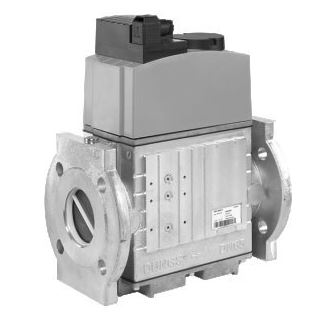

| Двойной газовые клапаны Dungs DMV-D. |
Двойной газовый клапан Дунгс включает в себя два автоматических запорных газовых клапана размещенных в одном корпусе. Данные клапаны отличаются высокой степенью быстродействия и оснащены дросселем расхода газа. Максимально допустимое рабочее давление газа до 500 мбар. Клапаны DMV-D имеют возможность ручной установки ограничения подаваемого газового потока путем регулирования главного потока газа на клапане. Клапаны имеют резьбовое или фланцевое присоединение различного диаметра (от Rp 3/8'' до DN150) и могут применяться как на горелках малой мощности, так и на промышленных горелках. |
|
| Двойной газовые клапаны Dungs DMV-DLE. |
Двойной электромагнитный клапан DMV-DLE фирмы Dungs имеет два электромагнитных клапана одноступенчатого действия, замкнутых в обесточенный контур, медленно открывающиеся (L) и быстро закрывающиеся. Регулировка времени открывания (Е) путем быстрого подъема клапана 2 (V2). Имеется возможность ручной установки ограничения подаваемого газового потока путем регулирования главного потока газа (D) на клапане 1 (V1). Максимальное рабочее давление газа на входе в газовый клапан допускается не более 500 мбар (0,5 бар). Клапаны Dungs серии DMV-DLE мпри монтаже и эксплуатации не требуют обязательного применения дополнительного оборудования фирмы Dungs.
|
|
| Двойной газовые клапаны Dungs DMV-SE. |
Газовая арматура серии DMV-SE имеет функциональное отличие от других клапанов Dungs, так как серийно оснащается встроенным серворегулятором выходно давления газа. Данная серия газовых клапанов имеет множество исполнений, которые позволяют применять их на различное выходное давление. При этом, входное давление (рабочее давление) ограничено 500 мбар. Клапаны этой серии выполняют основные задачи газовой линии одним устройством, которое обеспечивает не только прекрашение или подачу газа, но и регулирование давления газа подаваемого на газоиспользующее оборудование. Реле давления устанавливается на корпусе клапана и при отклонении от заданного давления подает сигнал на клапан (открыть/закрыть).
|
|
| Двойной газовые клапаны Dungs DMV-VEF. |
Клапаны DMV-VEF оснащен грязеуловителем (фильтр тонкой очитски, металлическая сетка), серворегулятор давления электромагнитными клапанами до 500 мбар по DIN EN 161, класс A, группа 2 и позволяет добиться высокочувствительной настройки соотношения газа и воздуха, а также высокого коэффициента расхода при низком перепаде давления. Регулятор состава газовоздушной смеси оснащен устройством для регулирования соотношения V и установки нуля, имеет соединение для подачи давления в топку. Электроподключение клапана осуществляется при помощи штекерных разъемов. Газовый клапан Dungs DMV-VEF очень часто применяется в горелках малой и средней мощности.
|
|
| Газовые клапаны Dungs ZRD. |
Двухступенчатый электромагнитный клапан Дунгс ZRD, нормально закрытый позволяет выполнить точную настройку основного расхода газа. Клапан ZRD имеет быстрое закрытие при отключении горелки или котла оборудования, а также при аварийной блокировке. Максимальное рабочее давление газа не должно превышать 360 мбар. Газовые клапаны Dungs ZRD. Электроподключение клапана выполняется при помощи штекерного разъема, а температура окружающей среды при эксплуатации должна быть в пределах от -15 гр.С до +60 гр.С. При монтаже клапана, для защиты от загрязнения исполнительного механизма клапана, требуется применять специальные фильтры-грязеуловители.
|
|
| Газовые клапаны Dungs ZRDLE. |
Двухступенчатый электромагнитный клапан Дунгс ZRDLE, нормально закрытый с функцией точной настройки основного расхода газа. Клапан ZRDLE (класс А, группа 2) имеет быстрое закрытие и медленное открытие с регулировкой начального расхода газа при запуске газоиспользующего оборудования. Максимальное рабочее давление газа не должно превышать 360 мбар. Газовые клапаны Dungs ZRDLE. Клапаны данной серии имеют резьбовое присоединение от 3/4'' до 2'' и с фланцевым присоединением DN40-DN50. Класс защиты клапана соответствует стандартам IP54, устанавливается строго исполнительным механизмом вверх или вбок, монтаж газового клапана механизмом вниз не допускается.
|
|
| Газовые клапаны Dungs ZRLE. |
Двухступенчатый электромагнитный клапан Дунгс ZRDLE, нормально закрытый без функции настройки основного расхода газа. Клапан ZRLE (класс А, группа 2) имеет быстрое закрытие и медленное открытие с регулировкой начального расхода газа при запуске газоиспользующего оборудования. Максимальное рабочее давление газа не должно превышать 360 мбар. Газовые клапаны Dungs ZRLE. Клапаны данной серии имеют резьбовое присоединение от 3/4'' до 2''. Класс защиты клапана соответствует стандартам IP54, устанавливается строго исполнительным механизмом вверх или вбок, монтаж газового клапана механизмом вниз не допускается.
|
|
| Газовые клапаны Dungs MV. |
Одноступенчатый клапан запальной свечи горелки или котла, нормально открытый. Максимально допустимое рабочее давление газа 500 мбар. Резьбовое присоединение клапана имеет диаметр подключения Rp 1/4''. Степень пыле-влагозащиты IP54. Электроподключение газового клапана осуществляется в двух варианта: штекерное подключение или при помощи кабельного ввода. Клапан запальной свечи обеспечивает подачу газа при пуске горелки и последующее прекращение подачи газа после розжига горелки. При проведении обслуживания или любых других работ клапан не должен быть под давлением. После остановки оборудования клапан должен пройти проверку на герметичность.
|
|
| Газовые клапаны Dungs MVD. |
Автоматический одноступенчатый электромагнитный газовый клапан. Клапан MVD, нормально закрытый, предназначен для прекращения подачи газа (отсечной) в автоматическом режиме. Клапан отличается быстрым временем открытия и нулевым время отсечки газа. Максимальное рабочее давление газа для клапанов серии MVD2... составляет 200 мбар, а для серии MVD5... составляет 500 мбар. По типу присоединения разделяются на резьбовые с диаметром подключения от Rp 3/8'' до Rp 2''1/2 и фланцевые DN40 - DN200. Допустимая температура окружающей среды от -15 гр.С до +60 гр.С. Клапан оборудован встроенным сетчатым фильтром-грязеуловителем, который позволяет защитить исполнительный механизм от загрязнения.
|
|
| Газовые клапаны Dungs MVDLE. |
Одноступенчатый электромагнитный запорный газовый клапан MVDLE предназначен для защиты горелки или другого газоиспользующего оборудования. По своему типу клапаны Dungs MVDLE являются нормально закрытими и отличаются быстрым открытием и медленным закрытием с нулевым временем отсечки. Максимальное рабочее давление газа для клапанов серии MVD2... составляет 200 мбар, а для серии MVD5... составляет 500 мбар. По типу присоединения разделяются на резьбовые с диаметром подключения от Rp 3/8'' до Rp 2''1/2 и фланцевые DN40 - DN200. Допустимая температура окружающей среды от -15 гр.С до +60 гр.С. Клапан оборудован встроенным сетчатым фильтром-грязеуловителем.
|
|
| Газовые клапаны Dungs SV. |
Уникальная серия газовых клапанов Dungs c увеличенной пропускной способностью и как следствие с повышенной энергоэффективностью. Автоматический газовый клапан SV класса А, группа 2, обладает высокой влагостойкость и пылезащищенностью (IP 65), обеспечивает быстрое открытие подачи газа. Конструкция и корпус клапана позволяет при неодходимости установить датчик-реле давления GW...A5. Простая и быстрая установка клапана обеспечивается за счет переходного монтажного фланца с трубной резьбой на входе. По типу присоединения клапаны являются резьбовыми с присоединением от Rp 1/2'' до 2''. Рабочее давление газа на входе в клапан не должно превышать 500 мбар.
|
|
| Газовые клапаны Dungs SV-D. |
Автоматические газовые клапаны серии SV-D (класс А, группа 2) обладают высокой пропускной способностью и энергоэффективностью. По типу защиты клапаны соответствуют IP65 обладают высокой влагостойкостью и пылезащищенностью. Клапаны имеют высокое быстродействие и нулевое время отсечки газа. Кроме этого они оснащены дросселем расхода газа. При необходимости, корпус и устройство клапана позволяют оснастить его датчиком-реле давления газа (GW...A5), который легко монтируется при помощи специального присоединительного фланца. Монтаж клапанов осуществляется при помощи переходных фланцев, которые позволяют выполнить переход на резьбовое присоединение от Rp 1/2'' до Rp 2''.
|
|
| Газовые клапаны Dungs SV-DLE. |
Данный тип газовых клапанов (класс А, группа 2) обладают высокой пропускной способностью и энергоэффективностью. Клапаны отличаются быстрым открытием, медленным открытием с возможностью регулировки стартового расхода газа. Кроме этого они оснащены дросселем расхода газа. При необходимости, корпус и устройство клапана позволяют оснастить его датчиком-реле давления газа (GW...A5), который легко монтируется при помощи специального присоединительного фланца. Монтаж клапанов осуществляется при помощи переходных фланцев, которые позволяют выполнить переход на резьбовое присоединение от Rp 1/2'' до Rp 2''. Допустимое рабочее давление газа на входе в клапан 500 мбар.
|
|
| Газовые клапаны Dungs LGV/5. |
Электромагнитный клапан Dungs LGV представляют собой автоматический клапан блокировки (прекращения подачи газа). Нормально открытый клапан может применяться при максимальном рабочем давлении газа до 500 мбар и отличается быстрым открытием/закрытием. Катушка клапана постоянно находится в непрерывном напряжении и имеет выпрямитель с экранированием против радиопомех. Также имеется возможность дополнительного оснащения клапана датчиком положения.
|
|
