Вернуться на главную страницу раздела для выбора кларана, привода или контроллера Esbe

Клапаны Esbe серии VLA 100-200 (VLA 121, 221, 131)

Двухходовые регулирующие клапаны Esbe VLA121 и Esbe VLA221, а также трехходовые клапаны Esbe VLA131 седельного типа с муфтовым присоединением (резьбовые), подходит для смешивания или регулирования потока с рабочим давлением до 16 бар (PN16). Клапаны изготовлены из высокопрочного чугуна с шаровидным графитом исполнительских позволяет использовать клапаны в системах отопления и охлаждения. Регулирующие линейные моторизованные клапаны серии VLA-121 и VLA-221 имеют 2-ходовое исполнение с диаметрами присоединения от DN15 до DN50. Клапаны VLA131 имеют 3-ходовое исполнение с диаметрами присоединения от DN15 до DN50. Клапан прекрасно сочетаются с электроприводами ESBE, что позволяет автоматизировать процесс работы клапана VLA.

Преимущества клапанов Esbe VLA121, VLA221, VLA131:

Высокая точность регулирования потока производительностью до 16 бар (PN16).
Низкое значение протечек через закрытый клапан и 100% тестирование выпускаемой продукции.
Длительный срок эксплуатации и высокой уровень качества клапанов Esbe VLA.
Высокая точность регулирования при помощи электроприводов Esbe седельного типа.

Приводы для клапанов Esbe серии VLA 100-200

Esbe ALA 200Esbe ALB 140Esbe ALD 100Esbe ALD 200

Выбрать 2-ходовой клапан Esbe серии VLA121:

Модель клапанаАртикулDNKvsДиапазон
Kv / Kv мин.
PNМасса
кг.
Цена,
рубли
VLA 121 15-1.621150100
15
1.6
>50
16
1,05546
VLA 121 15-2.521150200
15
2.5
>50
16
1,05546
VLA 121 15-4.021150300
15
4.0
>50
16
1,05616
VLA 121 20-6.321150400
20
6.3
>50
16
1,26170
VLA 121 25-1021150500
25
10
>50
16
1,36933
VLA 121 32-1621150600
32
16
>50
16
1,8
7904
VLA 121 40-2521150700
40
25
>50
16
2,7
8805
VLA 121 50-3821150800
50
38
>50
16
4,2
12133

Уточняйте размер СКИДКИ по тел. 8(495) 991-13-85

Выбрать 2-ходовой клапан Esbe серии VLA221 со штекером компенсации давления:

Модель клапанаАртикулDNKvsДиапазон
Kv / Kv мин.
PNМасса
кг.
Цена,
рубли
VLA 221 25-1021151700
25
10
>50
16
1,7
9429
VLA 221 32-1621151800
32
16
>50
16
2,2
10330
VLA 221 40-2521151900
40
25
>50
16
3,1
13520
VLA 221 50-3821152000
50
38
>50
16
4,5
16709

Уточняйте размер СКИДКИ по тел. 8(495) 991-13-85

Выбрать 3-ходовой клапан Esbe серии VLF131:

Модель клапанаАртикулDNKvsДиапазон
Kv / Kv мин.
PNМасса
кг.
Цена,
рубли
VLA 131 15-1.621150900
15
1.6
>50
16
1,1
6240
VLA 131 15-2.521151000
15
2.5
>50
16
1,1
6240
VLA 131 15-4.021151100
15
4.0
>50
16
1,1
6309
VLA 131 20-6.321151200
20
6.3
>50
16
1,3
6656
VLA 131 25-1021151300
25
10
>50
16
1,5
7488
VLA 131 32-1621151400
32
16
>50
16
2,1
8458
VLA 131 40-2521151500
40
25
>50
16
3,0
9984
VLA 131 50-3821151600
50
38
>50
16
4,7
13589

Уточняйте размер СКИДКИ по тел. 8(495) 991-13-85

Управляющие клапаны Esbe VLA121, VLA221 и VLA131 предназначены для применения в системах отопления, охлаждения, отопления полов, нагрева от солнечных панелей, вентиляции, а также в системах центрального отопления, горячего водоснабжения и охлаждения.

Рабочая среда:
  • горячая и холодная вода;
  • вода с незамерзающими жидкостями типа гликоль.
Если клапан используется с жидкостями, температура которых ниже 0 гр.С (32 гр.F), то он должен быть укомплектован подогревателем штока клапана для предотвращения образования наледи на штоке клапана.

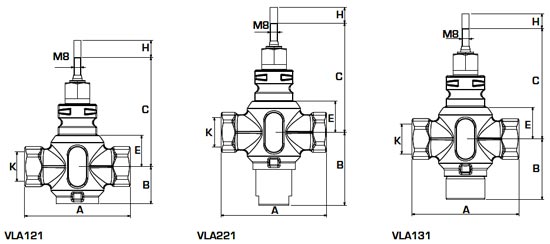

Габаритные размеры клапанов Esbe VLA121, VLA221, VLA131:


КлапанDNABCEHK
Esbe VLA 125-1515
85
38
108
24
20
Rp 1/2''
Esbe VLA 125-2020
10
40
115
30
20
Rp 3/4''
Esbe VLA 125-2525
115
40
119
34
20
Rp 1''
Esbe VLA 125-3232
130
41
120
35
20
Rp 1 1/4''
Esbe VLA 125-4040
150
50
128
42
20
Rp 1 1/2''
Esbe VLA 125-5050
180
59
138
53
20
Rp 2''
Esbe VLA 221-25
25
115
79
119
34
20
Rp 1''
Esbe VLA 221-32
32
130
70
120
35
20
Rp 1 1/4''
Esbe VLA 221-4040
150
74
128
42
20
Rp 1 1/2''
Esbe VLA 221-5050
180
84
138
53
20
Rp 2''
Esbe VLA 131-1515
85
58
108
24
20
Rp 1/2''
Esbe VLA 131-2020
100
61
115
30
20
Rp 3/4''
Esbe VLA 131-2525
115
65
119
34
20
Rp 1''
Esbe VLA 131-3232
130
70
120
35
20
Rp 1 1/4''
Esbe VLA 131-4040
150
74
128
42
20
Rp 1 1/2''
Esbe VLA 131-5050
180
90
138
53
20
Rp 2''



Технические характеристики клапанов Esbe VLA 121-221-131:

Тип клапана:
2- и 3-ходовые проходные клапаны VLA
Класс давления:
PN 16
Характеристика расхода A-AB:
EQM
Характеристика расхода B-AB:
дополнительный
Ход плунжера:
20 мм
Диапазон Kv / Kv мин.см. таблицу
Утечка через закрытый клапан A-AB:
плотное уплотнение
Утечка через закрытый клапан B-AB:
плотное уплотнение
Температура теплоносителя:
от -20 до +130 гр.С
Присоединение:внутренняя резьба, EN 10226-1

Материалы, клапанов DN 15-50:
Корпус:
чугун с шаровидным графитом EN-JS 1030
Шток клапана:
нержавеющая сталь SS 2346
Плунжер:
латунь CW602N
Седло клапана:
чугун с шаровидным графитом EN-JS 1030
Закрытый плунжер:
латунь CW602N
Уплотнение гнезда клапана:
EPDM
Сальник:PTFE/EPDM

Линейный клапан VLA, управляющий клапан VLA, моторизованный клапан VLA, седельный клапан VLA или как его еще называют, регулирующий клапан Esbe VLA позволяет управлять пропускной способностью системы отопления или системы охлаждения для поддержания заданной температуры и расхода.
